Steel Structure Takeoff

Demo video Version Update
1.0.0 19/09/2025

Giá gốc là: 499,000₫.Giá hiện tại là: 399,000₫.

Plugin SketchUp thống kê kết cấu thép, plate: khối lượng (Kg), mét dài, M², số lượng thanh/đối tượng; gom nhóm theo tag, xem nhanh, copy Excel. AthPro.

STEEL STRUCTURE TAKE OFF – Plugin thống kê kết cấu thép cho SketchUp

Phiên bản: 1.0.0
Tác giả: AthPro • Bản quyền: © 2025 Ath.pro.vn
Liên kết sản phẩm: https://ath.pro.vn/

Hạn sử dụng: Mua một lần sử dụng mãi mãi, cập nhật Free

1) Giới thiệu ngắn

STEEL STRUCTURE TAKE OFF là plugin dành cho KTS, kỹ sư kết cấu, QS và team shopdrawing cần thống kê thép nhanh – đúng – đủ trực tiếp trong SketchUp. Plugin đọc dữ liệu từ Solid Group/Component, tự động gom nhóm theo loại/thuộc tính, truy xuất view nhanh trong model và copy kết quả sang Excel chỉ với vài thao tác.

Tư duy “bóc tách tại nguồn”: kiểm soát khối lượng ngay trong mô hình, giảm sai số và rút ngắn thời gian làm hồ sơ.

2) Tính năng nổi bật

  • Khối lượng (Kg): tính tự động theo hình học solid.
  • Chiều dài (mét dài): chuẩn cho thép hình I, H, C, T, U, [], ống O…
  • Diện tích (M²): phù hợp plate/tôn/tấm phẳng.
  • Số lượng thanh & số lượng đối tượng: sẵn sàng cho BOM.
  • Truy xuất View nhanh trong Model: lọc – highlight – soi chi tiết tức thì.
  • Gom nhóm theo loại, tag, thuộc tính: dữ liệu sạch để tổng hợp.
  • Copy sang Excel: dán thẳng vào bảng biểu/dự toán.

3) Đối tượng & mô hình hỗ trợ

  • Thép hình: I, H, C, T, U, [], ống tròn/ống vuông (O).
  • Thép tấm / Plate, tôn & tấm phẳng.
  • Mô hình: Solid Group/Component có tag name rõ ràng để nhóm đúng loại.

4) Lợi ích cho đội thiết kế & thi công

  • Nhanh: giảm thời gian thống kê – cập nhật kết quả ngay khi mô hình thay đổi.
  • Chính xác: đo đếm theo hình học thật; hạn chế sai số do thao tác thủ công.
  • Mạch dữ liệu: từ SketchUp → Excel gọn nhẹ, dễ kiểm tra – nghiệm thu.
  • Chuẩn quy trình: phù hợp lập dự toán, thẩm tra, shopdrawing và đặt hàng.

5) Hướng dẫn sử dụng nhanh

  1. Cài plugin (.RBZ) trong SketchUp.
  2. Mở plugin → Quét các đối tượng cần thống kê.

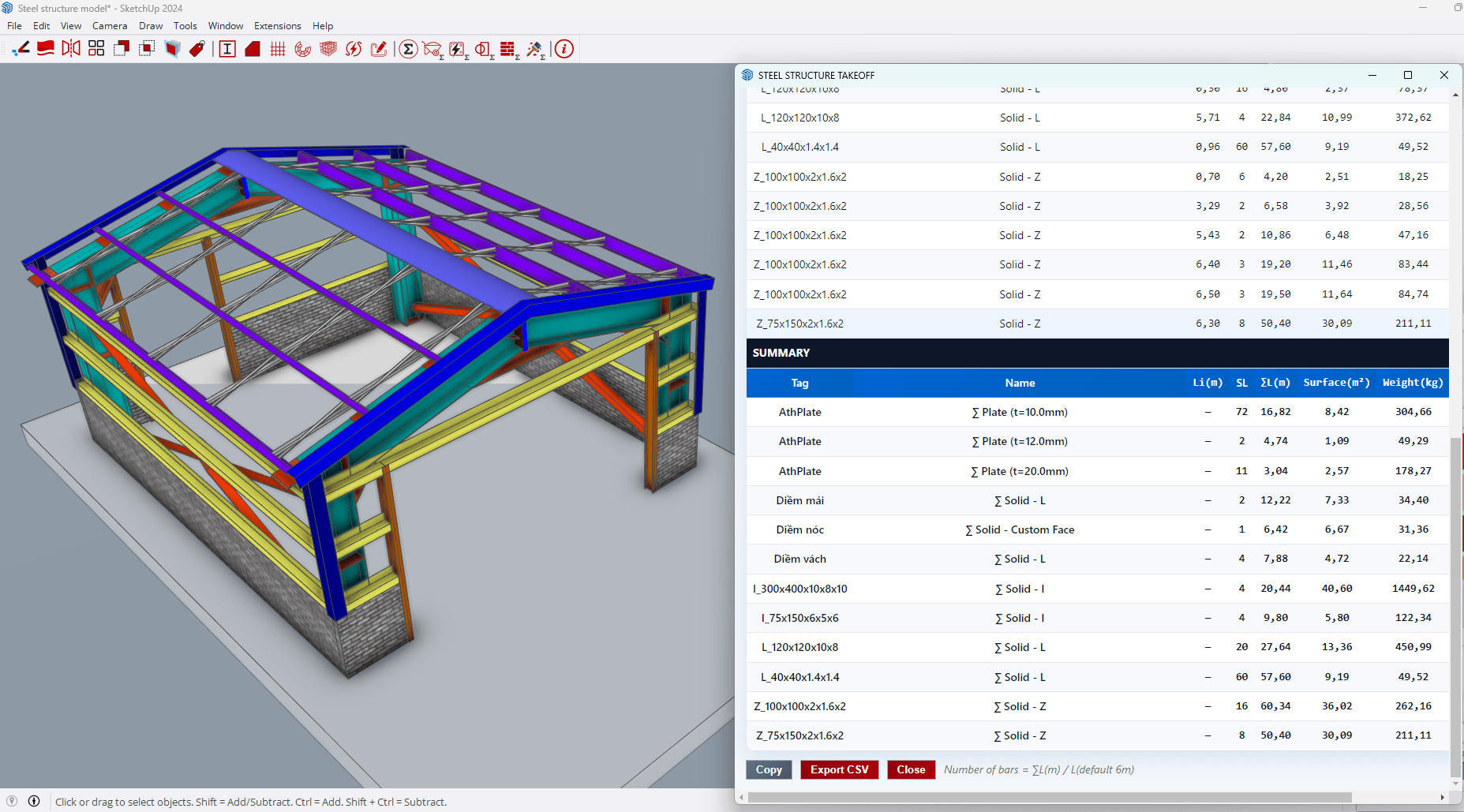

  3. Xem kết quả trong Html Dialog (Kg, mét dài, M², số lượng…).
  4. Dùng Truy xuất View nhanh để lọc/kiểm tra theo loại & thuộc tính.
  5. Copy sang Excel để tổng hợp bảng khối lượng/BOM.

Mẹo: Đặt tag name và đặt tên đối tượng theo quy ước của team để gom nhóm chính xác và báo cáo đẹp.

6) Cài đặt & yêu cầu

  • Phiên bản Sketchup: Từ 2022 trở lên
  • Định dạng cài đặt: .RBZ
  • Yêu cầu mô hình: Solid Group/Component
  • Công cụ vẽ hỗ trợ (tùy chọn): Structure Profile, Plate Profile

7) Ai nên dùng?

  • KTS/Kỹ sư kết cấu, QS, BIM/Shopdrawing, xưởng gia công thép.
  • Team thiết kế – thi công cần take off thép nhanh, đồng bộ và có kiểm soát.

8) Mua & hỗ trợ

9) Câu hỏi thường gặp (FAQ)

Plugin có xuất Excel trực tiếp không?
Có. Kết quả hiển thị trên Html Dialog và copy sang Excel rất nhanh.

Có hỗ trợ tấm/plate và tôn không?
Có. Plugin tính M² cho plate, tôn, tấm phẳng và thống kê như đối tượng thép.

Muốn lọc riêng I-beam hoặc ống tròn?
Dùng Truy xuất View nhanh hoặc gom nhóm theo tag/thuộc tính để hiển thị và kiểm tra riêng từng loại.

Mô hình cần điều kiện gì?
Đối tượng phải là Solid Group/Component; khuyến nghị đặt tag name rõ ràng.

10) Hành động ngay!

Sẵn sàng rút ngắn thời gian bóc tách và tăng độ chính xác cho hồ sơ?
Tải & trải nghiệm STEEL STRUCTURE TAKE OFF ngay hôm nay!
