Grid Generator cho SketchUp: Tạo lưới thép trên cột/dầm & mọi bề mặt (phẳng, gãy khúc, cong, tròn) nhanh – chuẩn – linh hoạt

Tóm tắt nhanh

Grid Generator (thuộc AthRebarTools) giúp bạn vẽ lưới cốt thép cho cột, dầm và bề mặt như sàn, cầu thang, tường, ống trụ, mái nghiêng, mặt cong/tròn ngay trong SketchUp. Chỉ cần nhập cover (a, mm), spacing và cấu hình lớp thép, bấm Preview (không phá mô hình) rồi OK để tạo lưới thật — Group & Tag tự động, sẵn sàng cho BOQ/TakeOff. ⚡

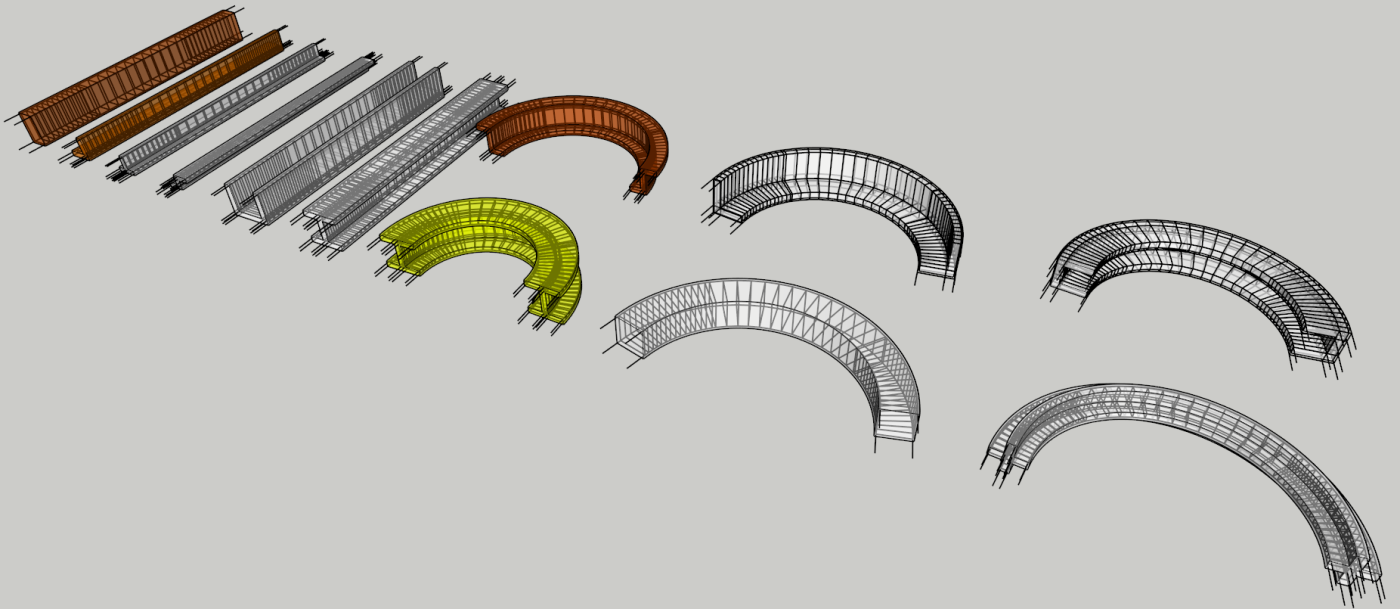

Tạo lưới cho cột, dầm – đúng tiết diện, đúng khoảng chia

• Lưới dọc chịu lực + thép đai rải theo các khoảng chia L/x, L/y (ví dụ: L/4, L/2).
• Áp dụng cho tiết diện chữ nhật, I, H, C, Z, U, L…; biên dạng thẳng, cong hoặc nhiều đoạn uốn.
• Nhận đầy đủ thông số: số lượng thép dọc (trên/dưới/hông), cover, spacing đai, khoảng chia từng đoạn.
• Tự nhận diện Solid là cột/dầm đa hình học → dựng lưới chuẩn nhanh gấp nhiều lần so với vẽ tay.

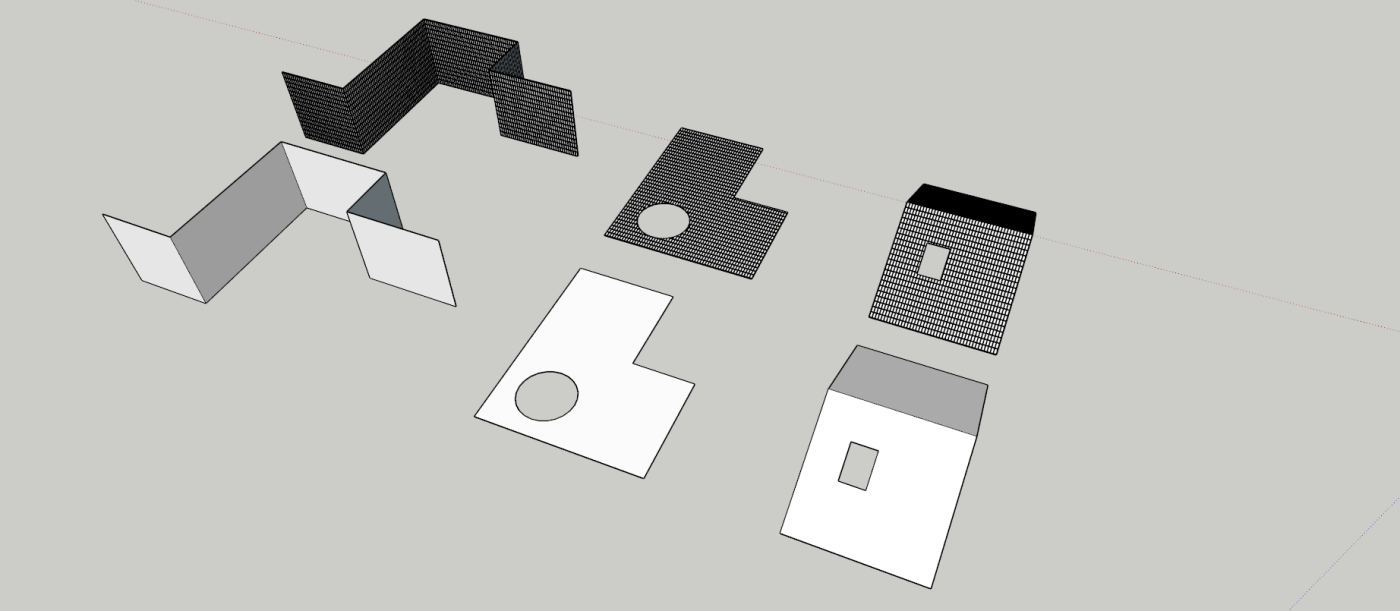

Tạo lưới trên Face – phẳng, gãy khúc, cong & mặt tròn

• Sàn đa giác, sàn có lỗ mở, bản nghiêng, cầu thang, mái/vỏ cong, mặt hông trụ, cột tròn…
• Lưới dọc/ngang theo cạnh ngắn/dài; cover, khoảng cách 2 lớp, hỗ trợ giá trị âm/dương để định vị chính xác theo pháp tuyến.
• Tự nhận diện bề mặt:
• Mặt phẳng → lưới “ngang–dọc” tối ưu theo biên.
  • Mặt gãy khúc → vẽ theo từng cụm phẳng, trim mép giao sạch.

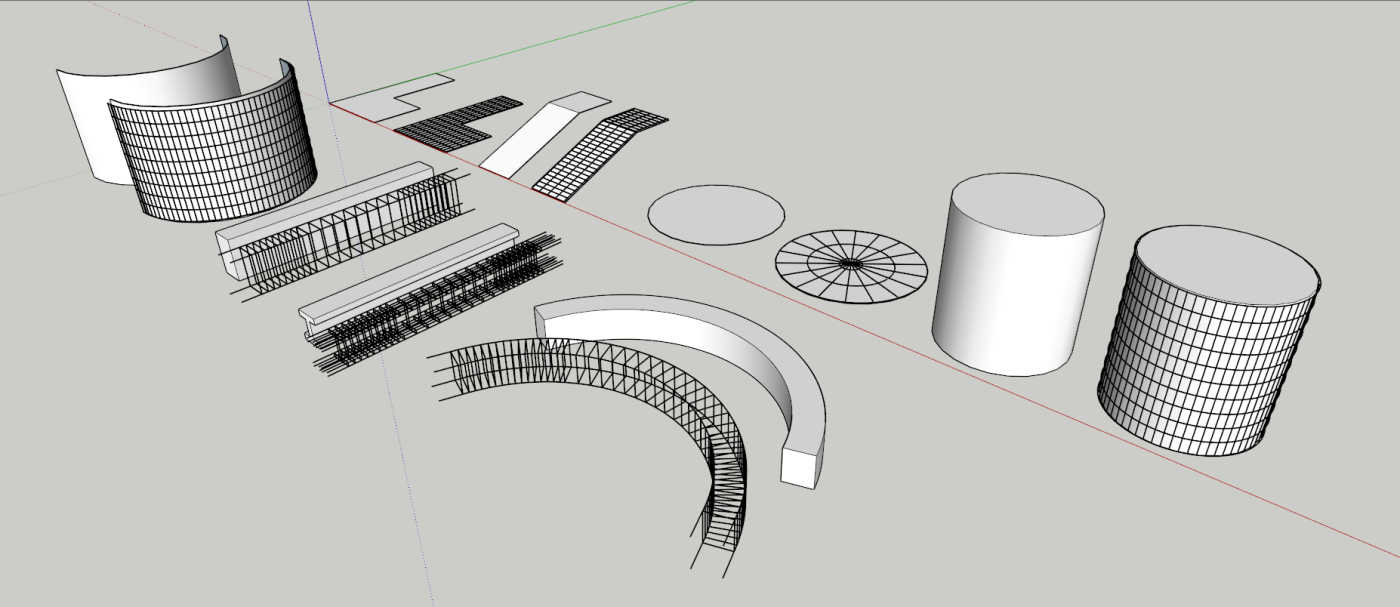

  • Mặt trụ/cong → sinh Meridians & Rings, tự tính góc/chu vi.
  • Mặt tròn → Radials & Rings, cắt theo biên trong–ngoài cực gọn.

Điểm nổi bật (Feature → Benefit)

• 🪄 Preview an toàn: xem trước trên layer AthPreview, xóa sạch preview chỉ một lần bấm → thử–sai vô tư.
• 📏 Nhập liệu theo mm: a1/a2/cover/spacing đúng thực tế, không cần đổi đơn vị.
• ✂️ Trim mép thông minh: tự rút đầu theo cover, tránh seam, nối đoạn thẳng hàng khi hở.
• 🏷️ Tag theo lớp: gán Tag cho a1/a2 (hoặc để (Not assign)) → lọc hiển thị & BOQ rất tiện.
• 📦 Gom nhóm khoa học: trả về Grid_Vertical / Grid_Horizontal (hoặc Radials/Rings/Meridians), kèm cụm mặt liên quan → thao tác dễ.

Dành cho ai?

Kiến trúc sư, kỹ sư kết cấu, QS, nhà thầu… cần tạo lưới nhanh – chuẩn – linh hoạt trên hình học phức tạp để mô hình hóa & đo bóc hiệu quả ngay trong SketchUp.

Cách dùng siêu nhanh

🔥 A) Cột, dầm

1. Chọn khối Solid (cột/dầm).
2. Mở Grid Generator → nhập a_protect, khoảng chia (L/4, L/2, L/4…), spacing đai, số lượng thép dọc (trên/dưới/hông)…
3. Preview → OK để tạo thật.
4. Lưới tự Tag và Group sạch sẽ.

🔥 B) Face (sàn, bản thang, mái…)

1. Chọn Face (1 hoặc nhiều).
2. Mở Grid Generator → Grid line for face.
3. Nhập a1, a2, a_protect, spacing (mm); chọn Tag cho từng lớp nếu cần.
4. Preview → OK để tạo thật (trim mép & group tự động).

Tip: Nếu không chọn Face mà chọn Group/Component cột/dầm, công cụ sẽ gọi GridColumn (nếu có) để tiếp workflow dàn cột.

Lợi ích thực chiến

• ⚡ Nhanh x3–x5 so với vẽ tay/Follow Me thủ công.
• 🎯 Chuẩn cover, đều bước ngay cả trên biên phức tạp.
• 🧩 Dễ chỉnh sửa nhờ Tag & Group rõ ràng.
• 🛡️ Giảm lỗi hình học nhờ cắt/nối tự động và preview không phá mô hình.

FAQ – Câu hỏi thường gặp

1) Preview có làm bẩn mô hình không?
Không. Preview nằm trên AthPreview, có thể xóa sạch chỉ với một lần bấm.

2) Có hỗ trợ bề mặt cong/tròn và cột dầm cong không?
Có. Công cụ tự nhận diện hình học, sinh Meridians/Rings/Radials, tính chu vi/góc, và nhận Solid cột/dầm đa tiết diện – kể cả uốn cong nhiều đoạn.

3) Nhập cover/spacing thế nào cho chính xác?
Nhập mm trực tiếp (a, a1, a2, spacing). Với cover/spacing âm/dương, tool sẽ dịch lưới theo pháp tuyến đúng vị trí lớp.

4) Có gom nhóm & gán Tag tự động không?
Có. Trả về Grid_Vertical/Grid_Horizontal (hoặc Radials/Rings/Meridians) + gán Tag cho từng lớp → bật/tắt nhanh, BOQ tiện.
