Ath 2D → 3D Annotation & Dimension

Biến ghi chú 2D thành 3D để Enscape, D5, Lumion… đều render được

Trong thực tế, đa số anh em dùng SketchUp + Enscape (hoặc D5, Lumion, V-Ray, Twinmotion…) đều gặp một nỗi đau giống nhau:

• 2D Text, 2D Annotation, Dimension trong SketchUp không hề xuất hiện trong render.

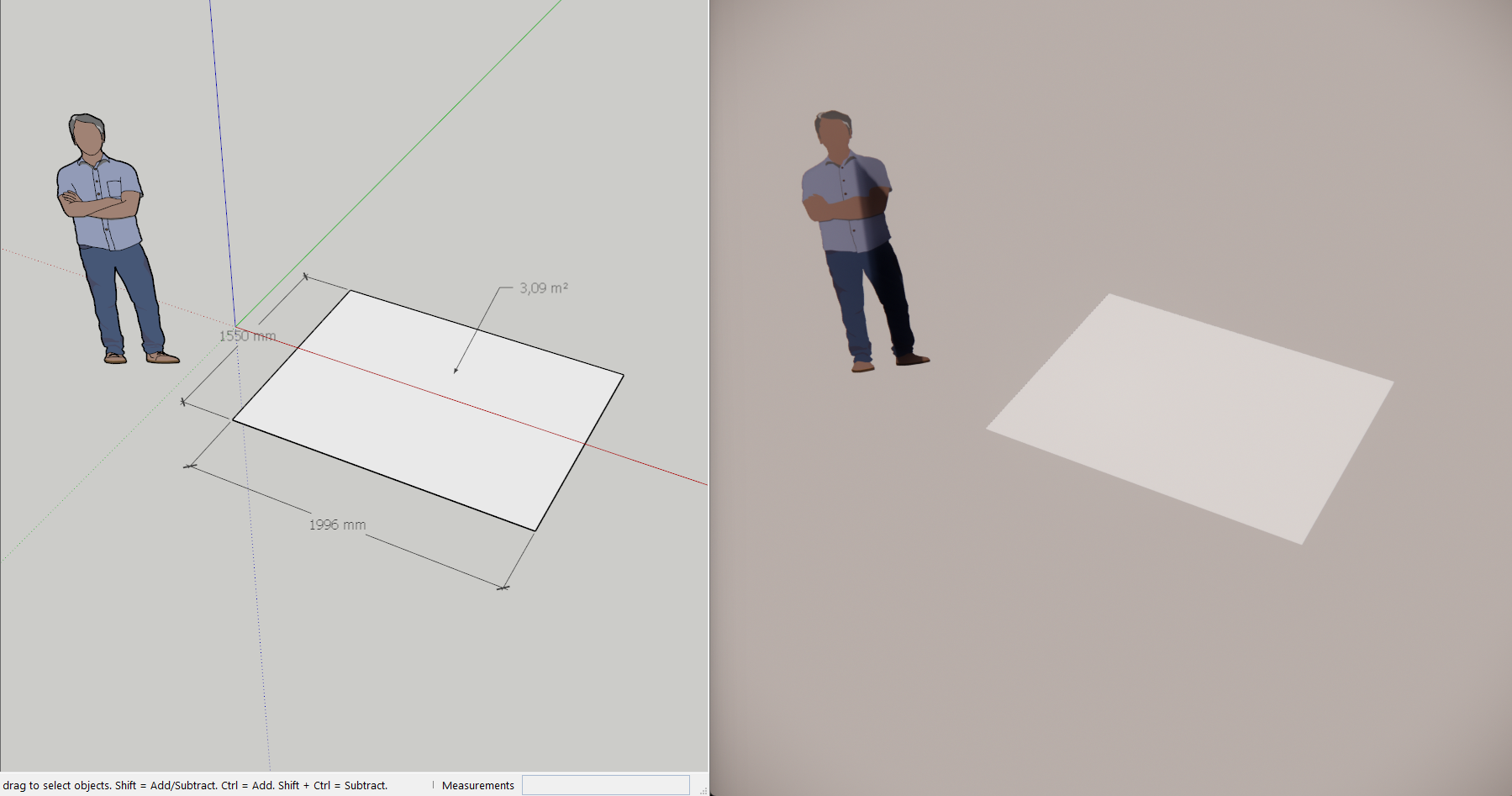

• Lúc dựng thì nhìn đủ ghi chú, đủ kích thước. Đến khi render ra hình/ video → tất cả annotation “bốc hơi”, chỉ còn lại model trơ trọi.
• Muốn có kích thước trên hình cuối cùng thì buộc phải làm hậu kỳ: mang qua Photoshop/ Premiere, ngồi vẽ lại mũi tên, line, text, canh kích thước… cực kỳ mất thời gian và dễ sai.

Ath 2D → 3D ra đời chỉ để giải quyết đúng nỗi đau đó – gọn, thẳng, không vòng vo.

---

Plugin này làm được gì?

Thay vì để annotation và dimension ở dạng 2D “vô hình” với các engine render, plugin sẽ:

Chuyển 2D Text, 2D Annotation và DimensionLinear thành đối tượng 3D thật

• Có Face + vật liệu (material)
• Có leader, mũi tên/ dot, witness line được dựng thành solid
• Được gán riêng vào tag/ layer:
  • 3D Annotation
  • 3D Dimension

Kết quả là:

• Enscape, D5, Lumion, V-Ray, Twinmotion… đều nhìn thấy và render được những ghi chú, kích thước này như các đối tượng 3D bình thường.
• Anh em có thể show kích thước, chú thích ngay trong render, không cần vẽ lại ở Photoshop hay Premiere nữa.

---

Lợi ích chính cho anh em dùng SketchUp + Enscape/ D5/ Lumion

1. Render thấy luôn kích thước & ghi chú

• Dimension và Text sau khi convert thành 3D sẽ:
  • Hiển thị rõ trong Enscape ở mọi góc nhìn.
  • Dùng được trong mọi scene, animation, fly-through.
• Không còn cảnh khách hỏi: “Ủa bản render này kích thước đâu?” rồi mình phải gửi thêm 1 file PDF khác để giải thích.

2. Giảm mạnh thời gian hậu kỳ

Trước đây:

• Render xong → xuất hình/ video → mở Photoshop/ Premiere → ngồi gắn từng mũi tên, từng line, từng số đo.
• Mỗi lần khách yêu cầu chỉnh model hoặc thay đổi kích thước là lại phải render lại + hậu kỳ lại từ đầu.

Với Ath 2D → 3D:

• Chỉnh model + dimension ngay trong SketchUp.
• Convert sang 3D một lần, render ra là có sẵn kích thước/ ghi chú.
• Cần đổi số đo, đổi style → chỉnh dimension/ text gốc, chạy lại plugin → xong.

3. Layout, thuyết trình, video đều “sạch nước cản”

• Hình render để gửi khách: có luôn ghi chú và dimension 3D, xem là hiểu ngay, không cần cầm thêm bản vẽ kỹ thuật.
• Video walkthrough: có thể hiện kích thước các khu vực quan trọng, chú thích khu vực chức năng (Lobby, Pantry, WC, Khu kỹ thuật, v.v.) ngay trên video render.
• Các slide thuyết trình, hồ sơ marketing: chỉ việc kéo hình/ video vào, khỏi ngồi vẽ lại chú thích lần nữa.

---

Tính năng chính của Ath 2D → 3D

• Convert 2D Text & Annotation sang 3D Annotation

  • Tự tạo 3D text (Arial, solid) với vật liệu riêng.
  • Leader 3D, mũi tên hoặc dot 3D, có độ dày, chiều dài, độ vươn.
  • Tự căn vị trí text, elbow, out point bám theo view (FaceMe-style).

• Convert DimensionLinear sang 3D Dimension

  • Witness line 3D, baseline 3D, mũi tên/ dot 3D, tất cả đều là Face thật + material.
  • Control được:
    • Độ dày line (mm)
    • Chiều dài arrow
    • Đường kính dot
    • Gap chữ với baseline
    • Gap witness với đối tượng
    • Overshoot (phần witness vượt qua baseline).

• Live Preview (không ảnh hưởng Enscape)

  • Preview = wireframe (chỉ edge, không tạo face) → Enscape không bị đơ, không bị render.
  • Apply = solid 3D (face + material) → Enscape và các render engine thấy đầy đủ.
  • Có panel tinh chỉnh style, màu, kích thước… và Refresh Preview để kiểm tra trước khi Apply.

• Tag/ Layer riêng cho 3D Annotation & 3D Dimension

  • Dễ bật/tắt trong SketchUp.
  • Dễ quản lý khi làm scene, layout, render.

---

Workflow sử dụng rất đơn giản

1. Trong SketchUp:

• Tạo 2D Text / 2D Annotation / DimensionLinear như bình thường.

2. Chọn đối tượng cần convert:

• Chọn một hoặc nhiều text/ dimension (có thể nằm trong group/ component).

3. Chạy Ath 2D → 3D:

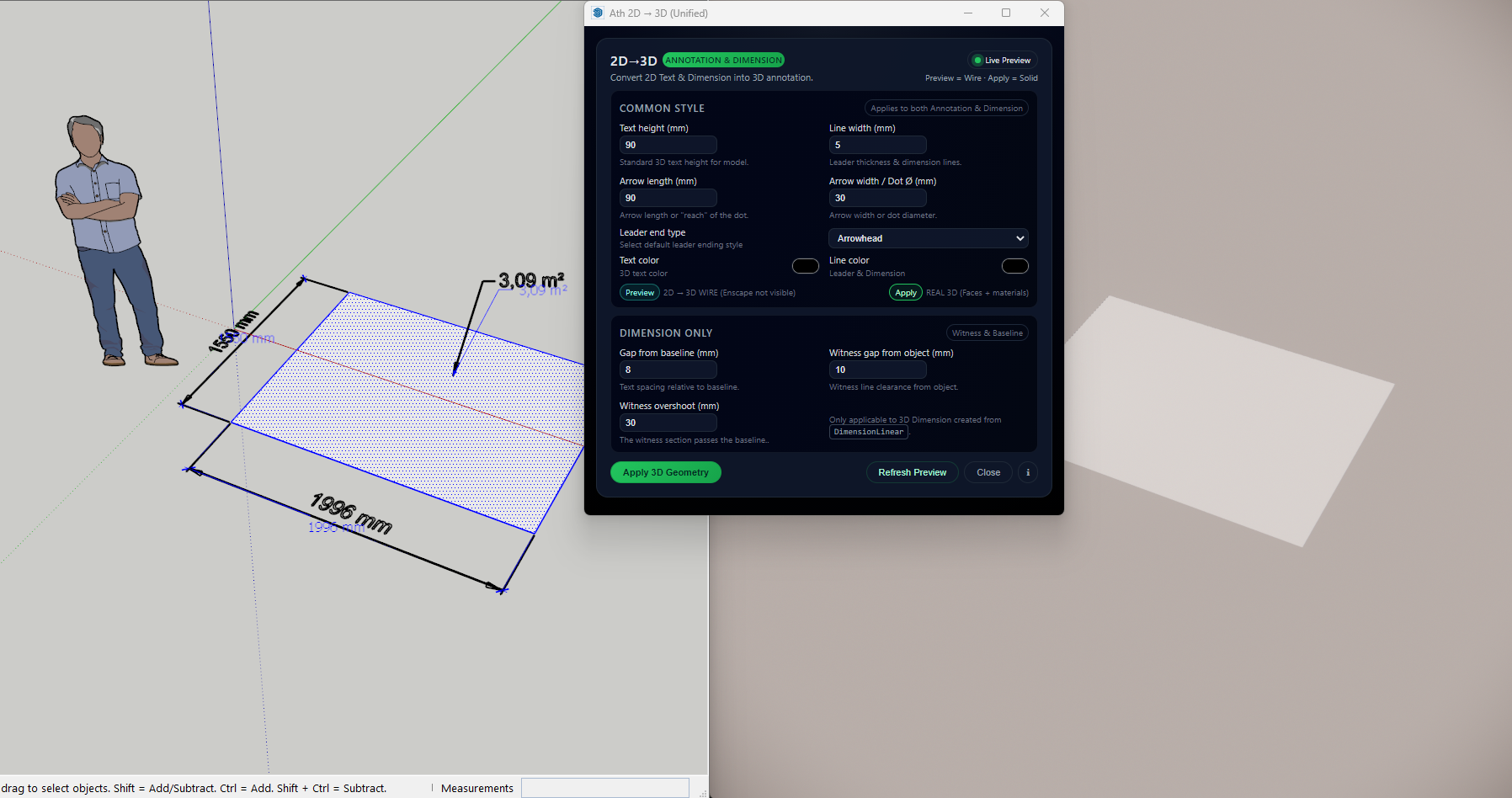

• Tinh chỉnh style trong panel (text height, line width, arrow/ dot, màu sắc…).
• Bấm Refresh Preview để xem wireframe.
• Khi ưng ý → bấm Apply 3D Geometry.

4. Mở Enscape/ D5/ Lumion…

• Render là thấy luôn 3D annotation & dimension.

---

Plugin hoàn toàn FREE cho anh em đồng nghiệp

Ath 2D → 3D được làm ra với tinh thần:

“Đã đụng Enscape + SketchUp là thế nào cũng dính vụ annotation không render được. Vậy thôi mình làm một tool free cho anh em cùng đỡ khổ.”

• Không khóa tính năng.
• Không giới hạn số lượng annotation/ dimension.
• Dùng thoải mái cho dự án cá nhân lẫn thương mại.

---

Phiên bản Sketchup

Phiên bản Sketchup plugin hỗ trợ tốt nhất: 2022-2025

Kết

Nếu anh em:

• Đang dùng SketchUp + Enscape/ D5/ Lumion/ V-Ray…
• Muốn render ra là thấy luôn kích thước và ghi chú
• Muốn cắt giảm khâu hậu kỳ vẽ lại annotation bằng tay

…thì Ath 2D → 3D Annotation & Dimension gần như là plugin “must-have”.

Cứ thử một lần cho một dự án có nhiều kích thước, anh sẽ thấy số giờ hậu kỳ biến mất trông… rất mát lòng 😄.

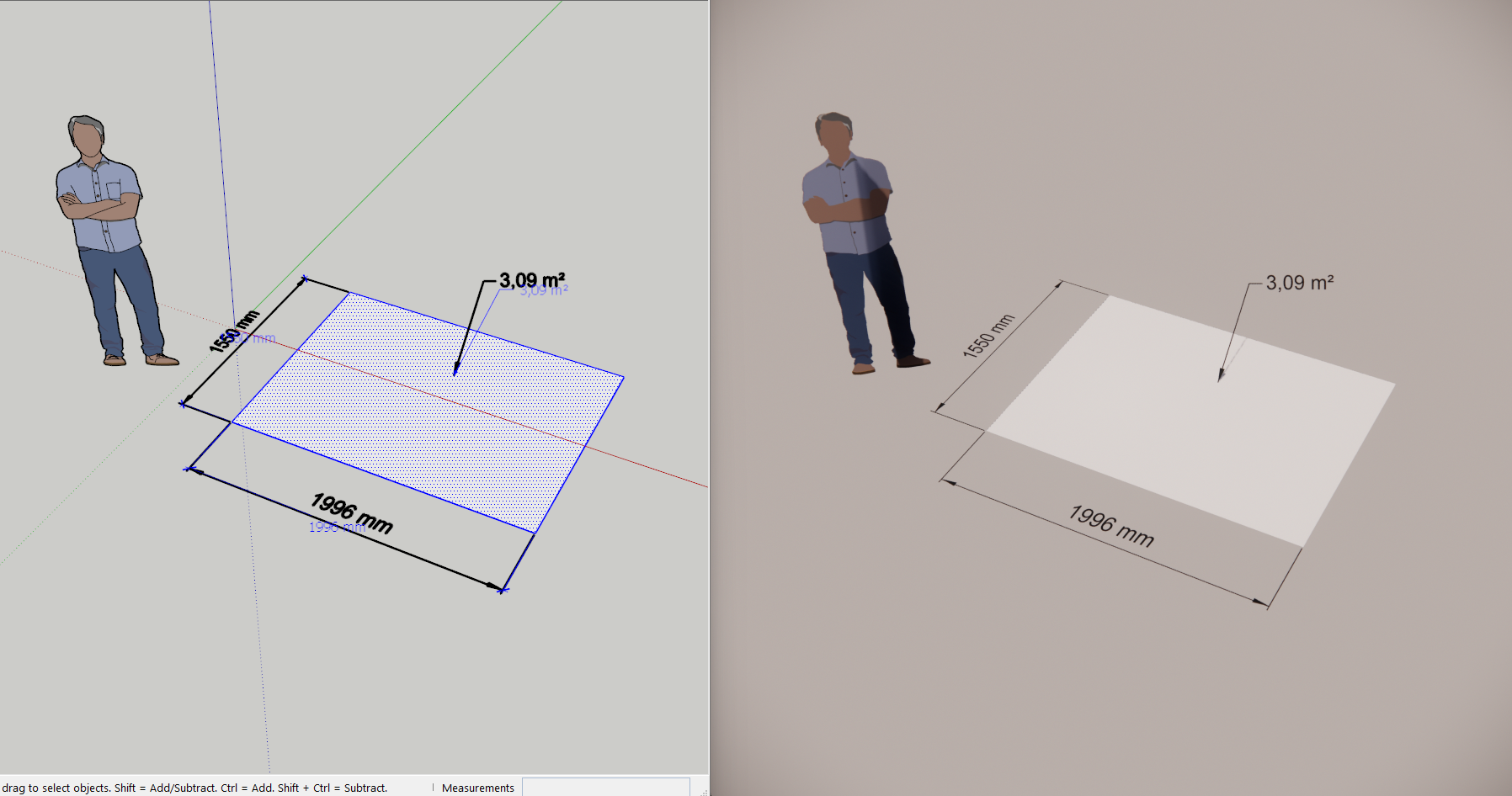

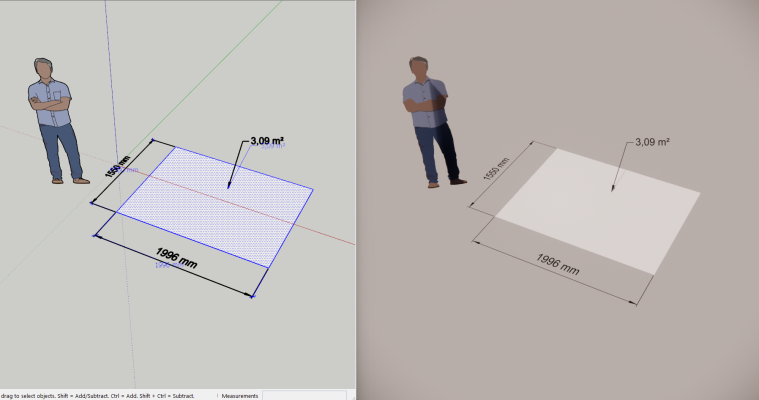

Điều chỉnh các thông số để hiển thị vừa góc View nhìn

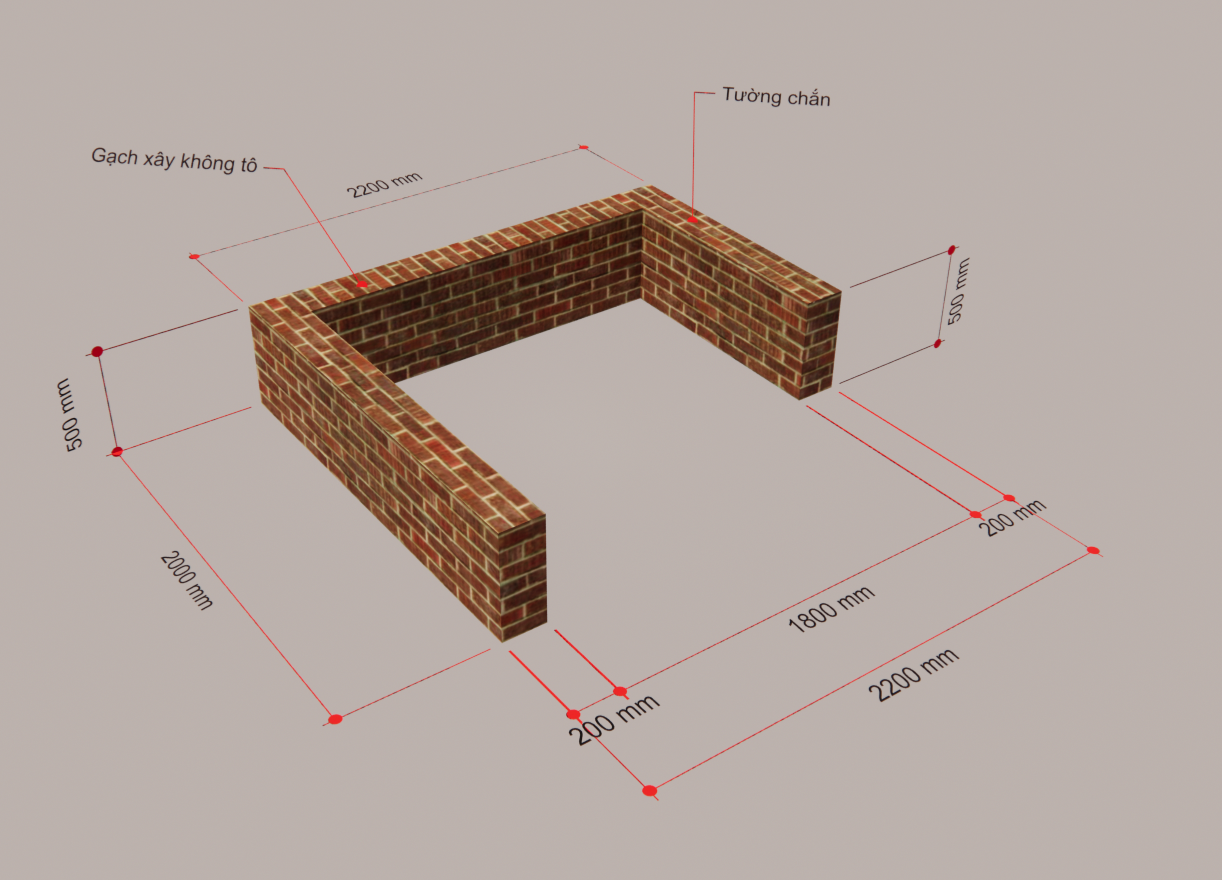

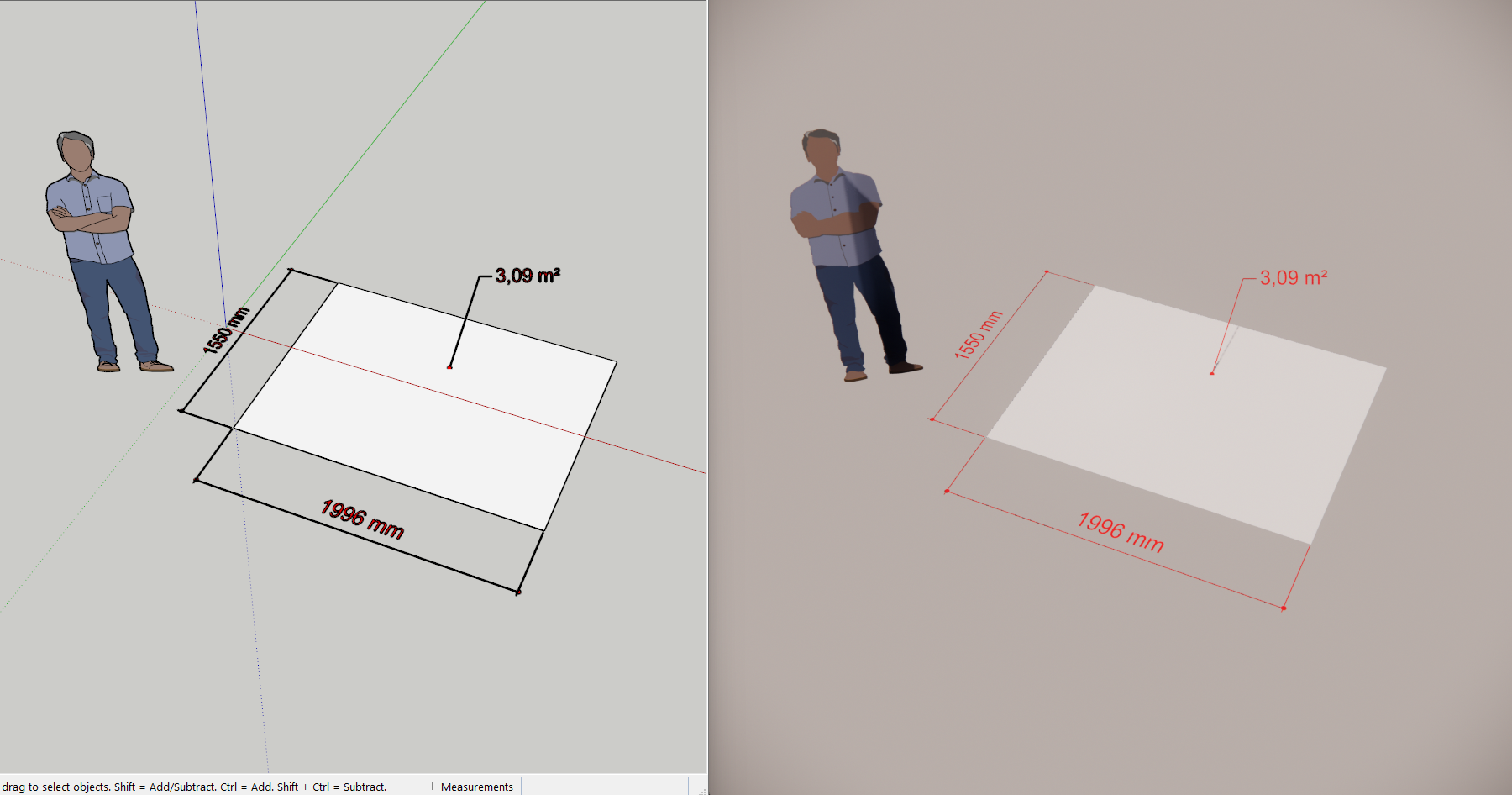

Kết quả đã tạo được 3D Annotation và Dimension
